Automatisches Schleifensteuerungssystem für LED-Beleuchtungsprojekt für intelligente Autobahntunnel.

derCH -h0102 Loop Controller wird von unserem Unternehmen unabhängig erforscht und entwickelt. Er steuert die Stromversorgung von Beleuchtungskörpern über eine Mensch-Maschine-Schnittstelle und überwacht den geschlossenen Zustand der Stromversorgungsschleife Schaltung,, die weit verbreitet ist für t er Autobahn Straßenlaternen und Tunnel Beleuchtung, und die Industriebeleuchtung wie LED-Hallenbeleuchtung und Tiefbuchtbeleuchtung bei Lager- und Fabrikbeleuchtungsprojekten.

Das Gerät verwendet die Standard-Industriebus-RS485-Technologie ,, die Kommunikationsentfernung kann 2 erreichen 000 Meter s ohne re Torf und Sichtweite; 7 Ebenes von re Pfeifen kann in der Szene , eingestellt werden und die maximale Entfernung kann bis zu 7 betragen 000 Meter s nach der Berechnung von 1 000m eter für jede Ebene von re Torf.

  • Marke:

    SOWIN
  • Art.-Nr.:

    CH-L0102
  • Bestellung (MOQ):

    1
  • Zahlung:

    T/T
  • Produktursprung.:

    China
  • Farbe:

    Gray
  • Vorlaufzeit:

    3 weeks


i: Spezifikation

derCH -h0102 Loop-Controller wird von unserem Unternehmen unabhängig erforscht und entwickelt., steuert die Stromversorgung von Beleuchtungskörpern über eine Mensch-Maschine-Schnittstelle und überwacht den geschlossenen Zustand der Stromversorgungsschleife Schaltung,, die weit verbreitet ist für t er Straßenbeleuchtung Tunnel Beleuchtung, und die Industriebeleuchtung wie Lager- und Fabrikprojekte.

Das Gerät verwendet die Standard-Industriebus-RS485-Technologie ,, die Kommunikationsentfernung kann 2 erreichen 000 Meter s ohne re Torf und Sichtweite; 7 Ebenes von re Pfeifen kann in der Szene , eingestellt werden und die maximale Entfernung kann bis zu 7 betragen 000 Meter s nach der Berechnung von 1 000m eter für jede Ebene von re Torf.

I i: Parameter


Artikel

Bewertung

Betriebsspannung

dc12v

statische Kraft

<2W

Ausgangsschleifenschalter Menge. (maximal)

1 Schleifenschaltung

KontrolleC aktuellPerL oops (widerständigL Last)

5 ein (maximal)

normale Betriebstemperatur

-25℃~+60℃

begrenzte Arbeitstemperatur

-40℃~+65

Lager und transport temp. bereich

-45℃~+65

Lagerung u Arbeiten Feuchtigkeitsbereich

≤85%

iii: Funktionsspezifikation

1. Oberer, höherT TerminalD Beschreibung


Terminal

Kennzeichen

Funktion

01

gnd

Gleichstromquelle-

02

VCC

Gleichstromquelle+

03

485a2

reserviert

04

a85b2

reserviert

05

485a1

rs485 Kommunikationsport a1

06

485b1

rs485 Kommunikationsport b1

2. niedrigerT TerminalD Beschreibung



Terminal

Kennzeichen

F Funktionsspezifikation

01

U-i

SchleifeP ower (acC Ontaktorsteuerung) lebe ich Eingang

02

u-o

SchleifeP ower (acC Ontaktorsteuerung) leben - aus setzen

03

K -in

digitaler Eingang Drahteingang

04

com

digitaler Ausgang gemeinsam


3. Tastenbeschreibung


n/m

Name

Bedienungsanleitung

01

manuell/automatisch

manuell/automatischS Schaltknopf , drücken es zu erreichenM jährlich undA automatische Zustandsänderung ing

02

an aus

wenn es unter ist derM jährlichS Tat : Drücken Sie diese Taste, um den Loop-Status , umzuschalten sagen: um zwischen geschlossen und offen zu wechselnn Zustand.

4. Kommunikationsfunktion

Dieses Gerät hat einen RS485-Kommunikationskanal.

die a Vorteile sind wie folgt:

A. die Gerätekapazität im Gateway erreicht 255 Einheiten.

b.st Rong Anti-Interferenz: Der verdrahtete Teil ist ein Industriebus, mit starker Anti-Interferenz.

5. Schalterfunktionen

das gerät enthält ein relais, über das die schaltersteuerung der kleinen stromschleife, oder der ac realisiert werden kannC Ontactor kann über dieses Relais gesteuert werden, um die Schaltersteuerung der großen Stromschleife zu realisieren.


6. Erkennungsfunktion für digitale Ausgänge

Der Erkennungskontakt des AC-Schützes kann mit dem Schaltsignal-Erkennungsanschluss des Geräts verbunden werden, um zu überwachen, ob der Stromversorgungskreis normalerweise geöffnet und geschlossen ist.

iv: Abmessungen

1. Größen

05 mm * 23 mm * 59 mm

2. Installationsmodus

Installation per Bahn.




eine Nachricht hinterlassen
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.
Verwandte Produkte
CH-L0101
derCH-L 0101 Loop Controller wird unabhängig von unserem Unternehmen entwickelt. ausgerichtet auf Industriebeleuchtung für Lager und Fabrik, Gebäude,Stationen, und das intelligente Tunnelbeleuchtungssteuerungssystem, usw.., zur Steuerung der Stromversorgung von Beleuchtungskörpern über eine Mensch-Maschine-Schnittstelle, zu sammeln Daten und den Status der Stromversorgungsschleife überwachen. Der größte Vorteil für das Loop-Dimming-System besteht darin, viele einzelne Lampensteuerungen an allen Beleuchtungskörpern einzusparen , Justieren Sie einfach die Helligkeit aller Lampen ' über die zentral gesteuerte Stromversorgungsbox ,, mit der der Verteilerschrank auch verbunden werden kann der Bewegungssensor oder Beleuchtungsstärkesensor, um die effektivste Energiesparverwaltung zu gewährleisten.
CH-J106
Die zentralisierte Schleifensteuerung CH-J106 wurde von unserer Firma. unabhängig entwickelt und zielt auf Autobahnen, Tunnel,Industriebeleuchtung fürLager und Fabriken,Gebäude und Stationen, usw.., zur Steuerung der Stromversorgung der Beleuchtung ab Beleuchtungskörper über eine Mensch-Maschine-Schnittstelle,, um Daten zu sammeln und den Status der Beleuchtungskörper zu überwachen.
CH CB001
intelligentes Kabinett ist eine Schlüsselsteuerungslösung für die LED-Straßenbeleuchtungsprojekte von Smart City. es wird gleichzeitig das Netz und die Straßenbeleuchtung synchron steuern und überwachen, weitreichende Verknüpfung mit Geräten von Drittanbietern wie Energiezählern, Drehstromsensor, Überspannungsschutz, Beleuchtungsstärkesensor, und Bewegungssensor usw.. Sie können alle Straßenbeleuchtungsschränke in jedem Teil der Welt überwachen und steuern, solange es Internet gibt. Durch die Verbindung mit dem Bewegungssensor und dem Sensor zur Erkennung der Tageslichtintensität, wird es eine perfekte und nahtlose Lösung für das intelligente Lichtsteuerungsmanagementsystem für das effektive Energieanlagenmanagement in Stadtstraßen,Schnellstraßen,Tunneln,Lagern bieten , Fabriken, Gebäude, Umspannwerke,Flughäfen Beleuchtungsprojekte. die Sensorverknüpfungsoptionen von Drittanbietern. Schlüsselelement der zentralen Steuerung PDF-Datei kann sein FOLGENDES herunterladen:
CH EDL40W
Unsere Flaggschiff-Produkte sind die unbemannt installierbaren LED-Lampen ,, die sicher und einfach zu installieren sind am Boden installiert, keine Leiter erforderlich. gegenüber der herkömmlichen Lampe, müssen wir den Elektriker anrufen, um die Lampe mit hohen Kosten zu installieren, der Elektriker muss die Leiter oder Hubarbeitsbühne benutzen, die Wartungskosten sind hoch, das Risiko ist hoch. besonders in mehrstöckigen Hallen, die Leiter ist nicht lang genug, die Hubarbeitsbühne lässt sich nur schwer auf Böden beladen. Gemäß diesen Aspekten und unserem neuen Lampentyp, haben wir die verschiedenen unbemannten Installationsstangen untersucht. die manuelle Motivstange funktioniert für übliche Deckenhöhen, halbautomatische Stangen für mittelhohe Decken, vollautomatische Stangen für superhohe Decke. So wird die Wartung jetzt sehr sicher,einfach und zeitnah. und die Kosten und das Risiko sind sehr hoch niedrig!
CH UWFLED150W
Hauptmerkmale: 1. breiter Leistungsbereich von 50W, 100W, 200W, 500W, 600W, 1500W optional 2. tiefes Wasser von 50 Fuß bis 1000 Fuß langen Stromkabeln in Meeresqualität (300 m Tiefsee) 3. Gebrauchsmusterdesign 4. VHO-LED-Chips für 25 % höhere Effizienz 5. Seetaugliches Kabel für 5~10 Jahre Feinarbeit im Salzwasser (Meeresumgebung)
CH PG002
Das intelligente Lichtsteuerungssystem des städtischen Rohrstollens wurde von unserem Unternehmen . unabhängig entwickelt und zielt auf die Beleuchtungsumgebung des städtischen unterirdischen Rohrstollens ab ,. Die Beleuchtung dieser Bereiche kann durch manuellen vorübergehenden Eingriff oder automatischen Betrieb durch gesteuert werden Server, Arbeitsplätze auf allen Ebenen, Vor-Ort-Touchscreens oder Handheld-Geräte. Status, Datenerfassung und Überwachung der Geräte im Bereich, und gleichzeitig die Personalpositionierung realisieren, SOS-Alarm, Alarm bei anormaler Temperaturänderung und Alarm bei anormalem Schadgas.

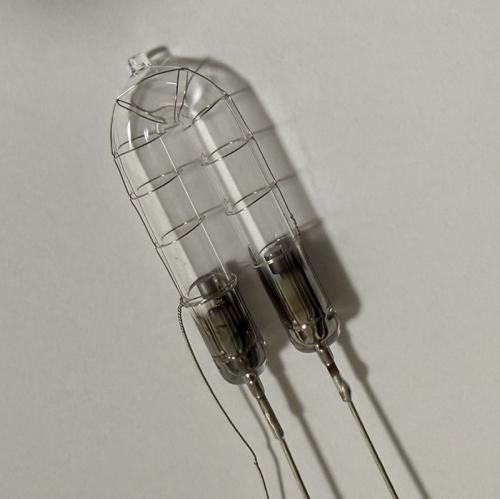

CH FU6030
