Überwachungssystem für die Steuerung der Smart City-Straßenlaterneninfrastruktur

Smart Lighting Terminal Controller wird häufig in Smart City-Straßenbeleuchtungsprojekten, Express-Autobahntunneln und dem industriellen Beleuchtungssystem in Lagerhäusern, Fabriken, usw.., verwendet, um Beleuchtungskörper über die Mensch-Maschine zu steuern Schnittstelle, Lampenüberwachung und Datenerfassung.

  • Marke:

    SOWIN
  • Bestellung (MOQ):

    5
  • Zahlung:

    T/T
  • Produktursprung.:

    China
  • Farbe:

    Gray
  • Hafen:

    Guang Zhou
  • Vorlaufzeit:

    5 weeks

Details der PLC- und Lora-Technologie, die auf 93 km langen Shen-Zhen-Außenring-Schnellstraßenstraßenlaternen und Tunnellichtgruppen gezeigt werden:



Nema-basiert Straße Beleuchtungssteuerung

I. einführen

ch-slc910 smart Einzel Beleuchtungssteuerung ist ein wichtiger Bestandteil intelligenter Beleuchtung Verwaltung System,durch Übernahme der PWM/0-10V-Dimmtechnologie, realisiert es hauptsächlich den Schalter an aus der Lampen und Dimmen 0 %~100 %.

Es verwendet die neueste LORA-Kommunikationstechnologie und selbst- Organisieren von Netzwerkkommunikationstechnologie,, die Vorteile der freien Verkabelung,, des geringen Stromverbrauchs,, der langen Übertragungsentfernung und anderer Vorteile bietet mit unserem zu arbeiten Zwei-Wege-Kommunikation cc (zentralisierte Steuerung), die ist unabhängig entwickelt von unserer Firma,, die ferngesteuert ein-/ausschalten, 0%~100% dimmen, elektrische Energie/Datenerfassung, Fehlererkennung,usw..

ii.F Salbungen

1. KontrolleF Salbung

1.1: scl (Smart Lighting Controller) steuert der Energie Versorgungskreis o n&off und die Änderung der Beleuchtung der Lampe über den drahtlosen Kommunikationskanal von Lora unter der Leitung vonI ntelligent cc (zentralisierte Steuerung) und andere Verwaltungsgeräte, mit einem Bereich von 0 % bis 100 %.

1.2: Automatische Steuerung der Leistung Versorgungskreis o n&off und die Beleuchtungsänderung der Lampe gemäß dem Zeitplan (Zeitplan), mit einem Bereich von 0% bis 100%.

2. KommunikationF unctio

2.1.U plink loraC Kommunikation,C KommunikationD Abstand zwischen lora einzelne l JagdC Controller undI intelligentL Jagd zentrale Steuerung ist 500 m t oder 800m, GittergewebeN Netzwerk


3. FehlerA AlarmF Salbung

der einzelne Lampe Smart Controller (slc) kann die Fehlerinformationen automatisch an den zentralisierten Controller (cc) und andere Verwaltungsgeräte melden; der intelligente Beleuchtungs-CC und andere Verwaltungsgeräte fragen kontinuierlich den Status des Smart ab Einzel Beleuchtungssteuerung.

4. BeleuchtungsstärkeS ens ing-Funktion

der Kluge slc kann die durchschnittliche Beleuchtungsstärke der Umgebung berechnen, kann die Lampen intelligent ein- und ausschalten, wenn sie vom Managementsystem getrennt sind.


5. Leistungserfassungsfunktion

elektrische Energieparametersammlung, kann den Stromverbrauch der Lampe aufzeichnen.


6. das Gehäuse

folgen dem internationalen Standard NEMA-Schnittstellengehäuse, kompakt und einfach zu installieren.

iii.P Parameter

1. elektrischP Parameter

No.

P Parameter

EingangV Spannung

Wechselstrom 90V-264V

Überspannungsschutz

405 VAC

EnergieC Verbrauch

< 1w

Relaiskapazität

8 a/250v

RelaisL wenn

mechanischL wenn > 5,0 00,000 mal; elektrischL wennR beständigL lade:1 00,000 mal

RelaisI ImpulsC aktuell

>110a

Isolationsfestigkeit

l/n-pe

1.5 kV

l/n-485/abm

3.5 kV

(l-n L-PE n-PE)

±4 kV

statische Elektrizität

±8 kV

Messgenauigkeit

±5%

schwach ingEndC Fähigkeit

20mA

Dimmverfahren

1-10v

derP Strom von Lampe

<400 W (2 A, 220 V)or 200 W (1a, 110 V)

2.En umgebungsbedingtP Parameter

No.

P Parameter

normalO BetriebT TemperaturR Engel

-25℃~+60℃

GrenzeO BetriebT TemperaturR Engel

-40℃~+80℃

S Lagerung undT Beförderung Temperatur

-45℃~+80℃

S sich aufregenH Feuchtigkeit

≤85%

3.P LeistungP Parameter

No.

P Parameter

mcu

C Erz c251M ainF Frequenz 8mhz

Daten Übertragung r

D Standard ist 9.6 KBPS, andereC angepasst

ArbeitenF Häufigkeit

915MHz

A Zustimmung

dl/t645

KommunikationD Instanz

500m~800m (offener Abstand, keine Okklusion um)

KommunikationI Schnittstelle

2 Kommunikationsschnittstellen,


iv: Schaltplan



V: Aufmerksamkeit

1. ist es verboten, einen SLC an mehrere Treiber anzuschließen, und die maximale. Leistung des Treibers 400 W (220 V) oder 200 W (110 V) nicht zu überschreiten., da mehrere Treiber parallel geschaltet sind, Die interne Kapazität entspricht einer großen Kapazität, und die Rückwärtsentladung des Kondensators im Moment des Ein-/Ausschaltens wirkt sich auf die Lebensdauer des Relaisschalters aus.


2. Der SLC sollte korrekt und fest angeschlossen werden, um Kurzschlüsse und Brände zu vermeiden, die durch falsche oder unsachgemäße Verkabelung verursacht werden.


3. Aufgrund der Unterschiede in den Dimmkurvenparametern von LED-Treibern verschiedener Netzteilhersteller, garantiert unser Unternehmen nur, dass das Dimmausgangssignal des Controllers linear ist, und garantiert nicht, dass sich die Beleuchtung ändert linear, wenn mit Stromversorgung gearbeitet wird. wenn die Lampenbeleuchtung auf linear geändert werden muss, kann unser Unternehmen einen kostenlosen Testservice und eine Kalibrierung der Dimmkurve anbieten, Kunden müssen Lampen und eine Testumgebung bereitstellen.


4. Da die meisten LED-Treiber nicht stabil sind, wenn 0–1 V in den Dimmanschluss eingespeist werden,, beträgt unser tatsächlicher Dimmausgang 1–10 V., wenn die Steuerungsplattform den Dimmbefehl von 0 % bis 10 % sendet, Der SLC-Dimmanschluss gibt 1 V aus und das Relais ist getrennt.
eine Nachricht hinterlassen
WENN Sie sind an unseren Produkten interessiert und möchten mehr Details erfahren, bitte hinterlassen Sie hier eine Nachricht, wir antworten Ihnen so schnell wie wir.
Verwandte Produkte
CH SLC810
Smart Lighting Terminal Controller wird häufig in Smart City-Straßenbeleuchtungsprojekten, Express-Autobahntunneln und dem industriellen Beleuchtungssystem in Lagerhäusern, Fabriken, usw.., verwendet, um Beleuchtungskörper über die Mensch-Maschine zu steuern Schnittstelle, Lampenüberwachung und Datenerfassung.
CH UWFLED600W
Hauptmerkmale: 1. breiter Leistungsbereich von 50W, 100W, 200W, 500W, 600W, 1500W 2. tiefes Wasser von 50 Fuß bis 1000 Fuß unter dem Meeresboden, um attraktive Fische anzulocken (300 m tief) 3. Gebrauchsmusterdesign 4. VHO-LED-Chips für 25 % höhere Effizienz 5. Seetaugliches Kabel für 5~10 Jahre Feinarbeit im Salzwasser (Meeresumgebung)
CH FU6030

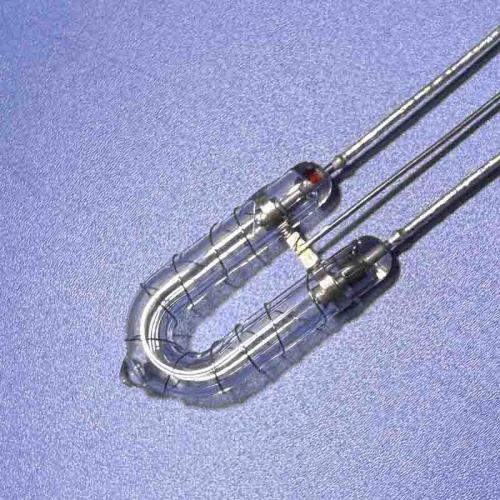

Weltklasse-Industriedesign und Herstellung von Xenon-Blitzröhren höchster Qualität: linearer Typ, U-Form, Spiralform, runde (kreisförmige) Formen für stroboskopische Anwendungen, Warnleuchten Licht, Verkehrsverstoß Lichtsensorkamera, professionelle Fotografie, mechanische Fotografie, Landebahnen auf Flughäfen, Sterilisation und Desinfektion von Luft- und Wasserquellen,und das IPL für Geräte zur Haarentfernung,der Schönheitsapparat und die Ausrüstung zur Entfernung von Sommersprossen , medizinische Geräte, Laserpumpen, Kolorimetrie, hochwertige elektronische Schönheitslaserpuls-Dauer-Xenonlampe, usw.. Sie werden auch häufig bei Stroboskop-Bühnenflimmern verwendet , Polizeiauto-Warnlicht , Notblinklicht, Signallicht, usw.. Unsere Xenon-Blitzröhren dienen Tausenden von Kunden auf der ganzen Welt, einschließlich: spezielle professionelle Beleuchtungshersteller, Forschungsinstitute, Universitäten, Groß- und Einzelhandel mit Vollsortiment in vielen s Formen und Abmessungen, Signal- und Zeitsteuerung, Warnleuchten, sowie ergänzende Komponenten wie Auslösespulen, Transformatoren, Kondensatoren und notwendige Zubehörelemente.
